「Thumb コントロールで Photoshop のナビゲーターを再現する」をWinRTでやる場合

@Grabacr07さんの素敵な記事！

grabacr.net

WinRTでやるときはこうだよっていうのをちょっとだけ。主にScrollViewerがいけてない部分を補足するだけです。ScrollViewerのScrollChangedイベントはWinRTにはないので、ViewChangedイベントと、LayoutUpdatedイベントを組み合わせて同じような動きを再現させます。コード的には以下のような感じ。

private void ScrollViewer_ViewChanged(object sender, ScrollViewerViewChangedEventArgs e)
{
    this.UpdateViewportSize();
}

private void ScrollViewer_LayoutUpdated(object sender, object e)
{
    this.UpdateViewportSize();
}

private void UpdateViewportSize()
{
    var xfactor = this.Thumbnail.ActualWidth / this.ScrollViewer.ExtentWidth;
    var yfactor = this.Thumbnail.ActualHeight / this.ScrollViewer.ExtentHeight;

    var left = this.ScrollViewer.HorizontalOffset * xfactor;
    var top = this.ScrollViewer.VerticalOffset * yfactor;

    var width = this.ScrollViewer.ViewportWidth * xfactor;
    if (width > this.Thumbnail.ActualWidth) { width = this.Thumbnail.ActualWidth; }

    var height = this.ScrollViewer.ViewportHeight * yfactor;
    if (height > this.Thumbnail.ActualHeight) { height = this.Thumbnail.ActualHeight; }

    Canvas.SetTop(this.Viewport, top);
    Canvas.SetLeft(this.Viewport, left);

    this.Viewport.Width = width;
    this.Viewport.Height = height;
}

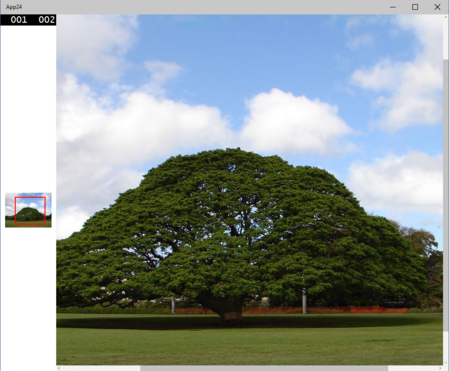

これだけで、WinRTでも動くようになります。(試したのはWin10TPのUAPだけどたぶん大丈夫でしょう…)

コード

一応XAMLとC#のコードをはっておきます。

<Page
    x:Class="App24.MainPage"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:local="using:App24"
    xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
    xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
    mc:Ignorable="d">

    <Grid Background="{ThemeResource ApplicationPageBackgroundThemeBrush}">
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="Auto" />
            <ColumnDefinition/>
        </Grid.ColumnDefinitions>

        <Canvas Margin="10"
                Width="{Binding Path=ActualWidth, ElementName=Thumbnail}"
                Height="{Binding Path=ActualHeight, ElementName=Thumbnail}"
                HorizontalAlignment="Center">
            <Image x:Name="Thumbnail" Width="100" Stretch="Uniform" Source="ms-appx:///Assets/tree.jpg" />
            <Thumb x:Name="Viewport"
                   DragDelta="Viewport_DragDelta">
                <Thumb.Template>
                    <ControlTemplate TargetType="Thumb">
                        <Border BorderThickness="2"
                                BorderBrush="Red"
                                Background="Transparent" />
                    </ControlTemplate>
                </Thumb.Template>
            </Thumb>
        </Canvas>
        <ScrollViewer x:Name="ScrollViewer"
                      Grid.Column="1"
                      VerticalScrollBarVisibility="Auto"
                      HorizontalScrollBarVisibility="Auto"
                      ViewChanged="ScrollViewer_ViewChanged"
                      LayoutUpdated="ScrollViewer_LayoutUpdated">
            <Image Source="ms-appx:///Assets/tree.jpg" />
        </ScrollViewer>
    </Grid>
</Page>

using System;
using System.Collections.Generic;
using System.Diagnostics;
using System.IO;
using System.Linq;
using System.Runtime.InteropServices.WindowsRuntime;
using Windows.Foundation;
using Windows.Foundation.Collections;
using Windows.UI.Xaml;
using Windows.UI.Xaml.Controls;
using Windows.UI.Xaml.Controls.Primitives;
using Windows.UI.Xaml.Data;
using Windows.UI.Xaml.Input;
using Windows.UI.Xaml.Media;
using Windows.UI.Xaml.Navigation;

// The Blank Page item template is documented at http://go.microsoft.com/fwlink/?LinkId=402352&clcid=0x409

namespace App24
{
    /// <summary>
    /// An empty page that can be used on its own or navigated to within a Frame.
    /// </summary>
    public sealed partial class MainPage : Page
    {
        public MainPage()
        {
            this.InitializeComponent();
        }

        private void ScrollViewer_ViewChanged(object sender, ScrollViewerViewChangedEventArgs e)
        {
            this.UpdateViewportSize();
        }

        private void ScrollViewer_LayoutUpdated(object sender, object e)
        {
            this.UpdateViewportSize();
        }

        private void UpdateViewportSize()
        {
            var xfactor = this.Thumbnail.ActualWidth / this.ScrollViewer.ExtentWidth;
            var yfactor = this.Thumbnail.ActualHeight / this.ScrollViewer.ExtentHeight;

            var left = this.ScrollViewer.HorizontalOffset * xfactor;
            var top = this.ScrollViewer.VerticalOffset * yfactor;

            var width = this.ScrollViewer.ViewportWidth * xfactor;
            if (width > this.Thumbnail.ActualWidth) { width = this.Thumbnail.ActualWidth; }

            var height = this.ScrollViewer.ViewportHeight * yfactor;
            if (height > this.Thumbnail.ActualHeight) { height = this.Thumbnail.ActualHeight; }

            Canvas.SetTop(this.Viewport, top);
            Canvas.SetLeft(this.Viewport, left);

            this.Viewport.Width = width;
            this.Viewport.Height = height;
        }

        private void Viewport_DragDelta(object sender, DragDeltaEventArgs e)
        {
            this.ScrollViewer.ScrollToHorizontalOffset(
                this.ScrollViewer.HorizontalOffset + (e.HorizontalChange * this.ScrollViewer.ExtentWidth / this.Viewport.ActualWidth));
            this.ScrollViewer.ScrollToVerticalOffset(
                this.ScrollViewer.VerticalOffset + (e.VerticalChange * this.ScrollViewer.ExtentHeight / this.Viewport.ActualHeight));
        }
    }
}

Windows ストアアプリで、筆圧を取る方法

今日の小ネタです。

筆圧を取るには、Pointer系のイベントでイベント引数のGetCurrentPointを呼び出して、その戻り値のProperties.Pressureで取得できます。

private void Grid_PointerMoved(object sender, PointerRoutedEventArgs e)
{
    // 0～1の間で筆圧が取れる
    var pressure = e.GetCurrentPoint(null).Properties.Pressure;
}

指とかだと0.5が返ってきます。

WindowsストアアプリでUIの要素の高さとかが取れるタイミングで一回だけ処理をしたい

Loadedだとまだなんですね。

public MainPage()
{
   this.LayoutUpdated += this.MainPage_LayoutUpdated;
}

private void MainPage_LayoutUpdated(object sender, object e)
{
   this.LayoutUpdated -= this.MainPage_LayoutUpdated;
   // ここで処理をする
}

ふむ。

ストアアプリでListViewに左右のスワイプ処理を追加するという記事が面白かったのでReactivePropertyを使って書いてみた

元ネタ

めとべや東京 #7で登壇してきましたその1 ストアアプリでListViewに左右のスワイプ処理を追加する - shinji-japanのブログ

面白い内容です。読んでて記事内容で疑問点がいくつか出てきました。

• なぜItemTemplate内のBorderの横幅と縦幅を明示してるのか
• スワイプされた要素はどうやって特定するのか
• MVVMちっくに書きたい

なぜItemTemplate内のBorderの横幅と縦幅を明示してるのか

これはおそらくイベントを拾うため。ItemContainerStyleでHorizontalContentAlignmentとVerticalContentAlignmentをStretchにしてやることで、ItemTemplateの中身がいっぱいにひろがって明示的にサイズを指定しなくても、イベントが拾えるようになりました。

具体的にはItemContainerStyleプロパティのコピーを以下のように編集します。

<Style x:Key="ListViewItemStyle1" TargetType="ListViewItem">
    <Setter Property="FontFamily" Value="{ThemeResource ContentControlThemeFontFamily}"/>
    <Setter Property="FontSize" Value="{ThemeResource ControlContentThemeFontSize}"/>
    <Setter Property="Background" Value="Transparent"/>
    <Setter Property="TabNavigation" Value="Local"/>
    <Setter Property="IsHoldingEnabled" Value="True"/>
    <Setter Property="Margin" Value="0,0,18,2"/>
    <Setter Property="HorizontalContentAlignment" Value="Left"/>
    <Setter Property="VerticalContentAlignment" Value="Top"/>
    <!-- この2個を追加 -->
    <Setter Property="HorizontalContentAlignment" Value="Stretch" />
    <Setter Property="VerticalContentAlignment" Value="Stretch" />
    <Setter Property="Template">
        <Setter.Value>
            <ControlTemplate TargetType="ListViewItem">
                <-- 省略 -->
            </ControlTemplate>
        </Setter.Value>
    </Setter>
</Style>

スワイプされた要素はどうやって特定するのか

イベント引数のOriginalSourceのDataContextからかっさらってやればよかったです。

MVVMチックに書きたい

ReactivePropertyのEventToReactiveCommandを使ってみました。

こんなConverterを作って、スワイプされた要素とスワイプの方向のTupleを返すようにしました。

public class ManipulationDeltaRoutedEventArgsToStringConverter : ReactiveConverter<ManipulationDeltaRoutedEventArgs, Tuple<string, string>>
{
    protected override IObservable<Tuple<string, string>> OnConvert(IObservable<ManipulationDeltaRoutedEventArgs> source)
    {
        var ox = source
            .Select(x => Tuple.Create(x.OriginalSource as FrameworkElement, x.Delta.Translation.X));
        return Observable.Merge(
            ox
                .Where(x => x.Item2 > 10)
                .Throttle(TimeSpan.FromSeconds(0.5))
                .ObserveOnUIDispatcher()
                .Select(x => Tuple.Create(x.Item1.DataContext as string, "Right")),
            ox
                .Where(x => x.Item2 < -10)
                .Throttle(TimeSpan.FromSeconds(0.5))
                .ObserveOnUIDispatcher()
                .Select(x => Tuple.Create(x.Item1.DataContext as string, "Left")));
    }
}

Throttleを入れてるのはログを吐くようにしてみたら10以上の移動が連続して発生していたので、フィルタリングするためです。これで無駄なイベントの発生を排除しています。

これをViewModelのCommandにBindingします。

<Page
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:local="using:App3"
    xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
    xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
    xmlns:Interactivity="using:Microsoft.Xaml.Interactivity"
    xmlns:Core="using:Microsoft.Xaml.Interactions.Core"
    xmlns:Interactivity1="using:Reactive.Bindings.Interactivity"
    x:Class="App3.MainPage"
    mc:Ignorable="d">
    <Page.Resources>
        <!-- ITemTemplate内からViewModelに触るためにリソースにVMを登録しておく -->
        <local:MainPageViewModel x:Key="viewModel"/>

        <DataTemplate x:Key="DataTemplate1">
            <Grid ManipulationMode="TranslateX,System" Background="Pink">
                <Interactivity:Interaction.Behaviors>
                    <!-- ManipulationDeltaのイベント引数を変換してコマンドに渡す -->
                    <Core:EventTriggerBehavior EventName="ManipulationDelta">
                        <Interactivity1:EventToReactiveCommand Command="{Binding SwipeCommand, Mode=OneWay, Source={StaticResource viewModel}}">
                            <local:ManipulationDeltaRoutedEventArgsToStringConverter />
                        </Interactivity1:EventToReactiveCommand>
                    </Core:EventTriggerBehavior>
                </Interactivity:Interaction.Behaviors>
                <TextBlock Text="{Binding}" Style="{ThemeResource BodyTextBlockStyle}" />
            </Grid>
        </DataTemplate>
        <Style x:Key="ListViewItemStyle1" TargetType="ListViewItem">
            <!-- さっきの内容なので省略 -->
        </Style>
    </Page.Resources>
    <Page.DataContext>
        <StaticResource ResourceKey="viewModel"/>
    </Page.DataContext>
    <Grid Background="{ThemeResource ApplicationPageBackgroundThemeBrush}">
        <Grid.RowDefinitions>
            <RowDefinition Height="Auto"/>
            <RowDefinition/>
        </Grid.RowDefinitions>
        <TextBlock TextWrapping="Wrap" Text="{Binding SwipeMessage.Value}" Style="{StaticResource BodyTextBlockStyle}" HorizontalAlignment="Center"/>
        <ListView Grid.Row="1" ItemsSource="{Binding Items}" ItemTemplate="{StaticResource DataTemplate1}" ItemContainerStyle="{StaticResource ListViewItemStyle1}" />

    </Grid>
</Page>

ViewModelはこんな感じ。

using Reactive.Bindings;
using System;
using System.Collections.ObjectModel;
using System.Linq;
using System.Reactive.Linq;

namespace App3
{
    public class MainPageViewModel
    {
        public ReadOnlyReactiveCollection<string> Items { get; private set; }
        public ReactiveCommand<Tuple<string, string>> SwipeCommand { get; private set; }

        public ReactiveProperty<string> SwipeMessage { get; private set; }

        public MainPageViewModel()
        {
            var source = new ObservableCollection<string>(Enumerable.Range(1, 1000).Select(x => "item " + x));
            this.Items = source.ToReadOnlyReactiveCollection(x => x);

            this.SwipeCommand = new ReactiveCommand<Tuple<string, string>>();
            this.SwipeMessage = this.SwipeCommand
                .Select(x => x + " swiped.")
                .ToReactiveProperty();
        }
    }
}

実行してスワイプしてみた。ちゃんととれてる。

Windows store appで共有コントラクトに対応する

久しぶり過ぎて忘れてたのでメモです。

まずは、こんな感じでDataTransferManagerのDataRequestedイベントを購読しておく。

var manager = DataTransferManager.GetForCurrentView();
manager.DataRequested += this.ShareDataRequested;

そうすると共有ボタンが押されたときにイベントが呼び出される。イベント内では、イベント引数にでーたを突っ込む。args.Request.Data.Properties.Title, args.Request.Data.Properties.Descriptionの2つと、args.Request.Data.SetXXX(XXXは設定したいデータの型の名前が大体はいる）を設定すればOK。

// なんかのデータとってきて
var currentEntry = this.Model.ItemModel.CurrentEntry;

// データをつめる（dataPackage変数がargs.Request.Dataね)
dataPackage.Properties.Title = currentEntry.Title;
dataPackage.Properties.Description = currentEntry.Summary;
dataPackage.SetWebLink(new Uri(currentEntry.Link));

共有コントラクトの共有画面をアプリから呼び出したいときはDataTransferManagerのShowShareUIを呼び出せばよい。

DataTransferManager.ShowShareUI();

本当久しぶり過ぎて忘れてた。

WinRTのStreamとDataReader, DataWriterって使いにくいよね！

.NETのStream系に慣れてるせいか、とても癖があるように感じてしまうWinRTのStream。ちょっと使ってみたいと思います。

まず、ファイルにデータを書き込むところから。 ファイルに書き込む処理には便利な機能があって、書き込みをトランザクションとして扱ってくれる機能があります。StorageFileオブジェクトのOpenTransactedWriteAsyncメソッドでトランザクション開始して、Streamプロパティで取得できるStreamにデータを書き込めばOKです。

Stream生のままだと低レベルすぎるのでDataWriterでラップして各型ごとのデータ書き込みメソッドでデータを書き込むのが幾分か楽です。

以下の例では、文字列長と、文字列を書き込んでいます。全てIOのある処理は非同期なのがWinRTの特徴ですよね。

var file = await ApplicationData.Current.LocalFolder.CreateFileAsync(
    "sample.txt",
    CreationCollisionOption.ReplaceExisting);
using (var tx = await file.OpenTransactedWriteAsync())
using (var w = new DataWriter(tx.Stream))
{
    var data = "Hello world " + DateTime.Now;
    var buff = Encoding.UTF8.GetBytes(data);
    w.WriteInt32(buff.Length);
    w.WriteString(data);
    await w.StoreAsync();

    await tx.CommitAsync();
}

とまぁ、書き込みはいいとして読み込みが凄い癖があります。

読み込みはDataReaderでStreamをラップして使えばいいんですが、こいつがLoadAsyncでバッファに指定したサイズだけデータを読み込んで、Read型名って名前のメソッドでバッファからデータを読み込みます。LoadAsyncメソッドが非同期メソッドです。Read型名は同期です。つまりRead型名ではIOが発生しないと。あらかじめ必要なデータをLoadAsyncでバッファに読み込んでおかないといけない。難しい。

ということで、先ほど書き込んだデータを読み込むコードは以下のようになります。LoadAsyncでintのサイズだけデータを読み込んで、ReadInt32で読み込んだデータをint型として取りだしています。そして、同じ要領で文字列も読み込んでいます。

var data = default(string);

var file = await ApplicationData.Current.LocalFolder.TryGetItemAsync("sample.txt");
if (file == null) { return; }

using (var s = await ((StorageFile)file).OpenReadAsync())
using (var r = new DataReader(s))
{
    await r.LoadAsync(sizeof(int));
    var length = r.ReadInt32();
    await r.LoadAsync((uint)length);
    data = r.ReadString((uint)length);
}

var dialog = new MessageDialog(data);
await dialog.ShowAsync();

個人的にはAsStreamとかでSystem.IO.Streamにしてしまって操作するけどね！

AppBarがあることを教えてくれるバーの作り方

というサンプルコードをコードレシピにアップしました。

• AppBarがあることを教えてくれるバーの作り方 in C#, XAML for Visual Studio 2013

意外と簡単ですね。

ユニバーサルWindowsアプリでPrismとReactivePropetyを使った状態で中断処理へ対応する

Json.NET使えば意外と簡単にできました。Json.NET偉大。

• ユニバーサルWindowsアプリでPrismとReactivePropetyを使った状態で中断処理へ対応する in C# for Visual Studio 2013

SettingsFlyoutをViewModelから制御したい

SettingsFlyoutをViewModelから表示したいときにつかえるBehaviorのサンプルをコードレシピにアップしました。

• MVVMパターンでSettingsFlyoutを出す in C# for Visual Studio 2013

FlyoutをMVVMのViewModelから制御したい

ということありますよね？

そういう時に便利なBehaviorのコードサンプルをアップしました。

• MVVMパターンでFlyoutを出すのに便利なBehavior in C#, XAML for Visual Studio 2013
